SL006/SL006B 数控定子曲线磨床
特点：

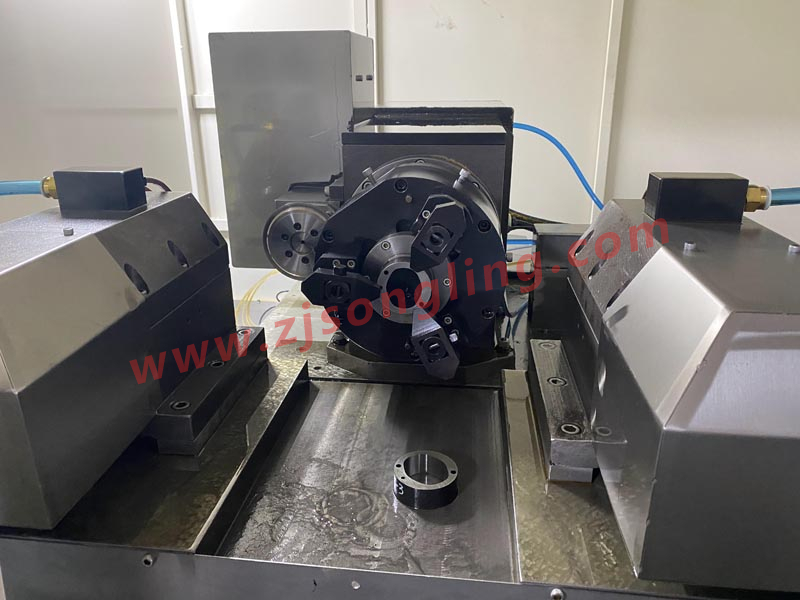

该磨床的两个电主轴采用固定不动，工件往复移动形式，从而极大地提高了电主轴磨削刚性；根据零件的材质不同，可选配不同的砂轮材质以及匹配不同的磨削工艺，大幅提高了零件的加工效率以及加工精度；C轴可配置闭环控制，使得磨削的轮廓曲线与理论曲线误差进一步减少；可配置从24000转/分到48000转/分的各种转速的电主轴。根据配置和组合形式不同，在一次装夹中可以同时磨削内曲线和端面。
用途：

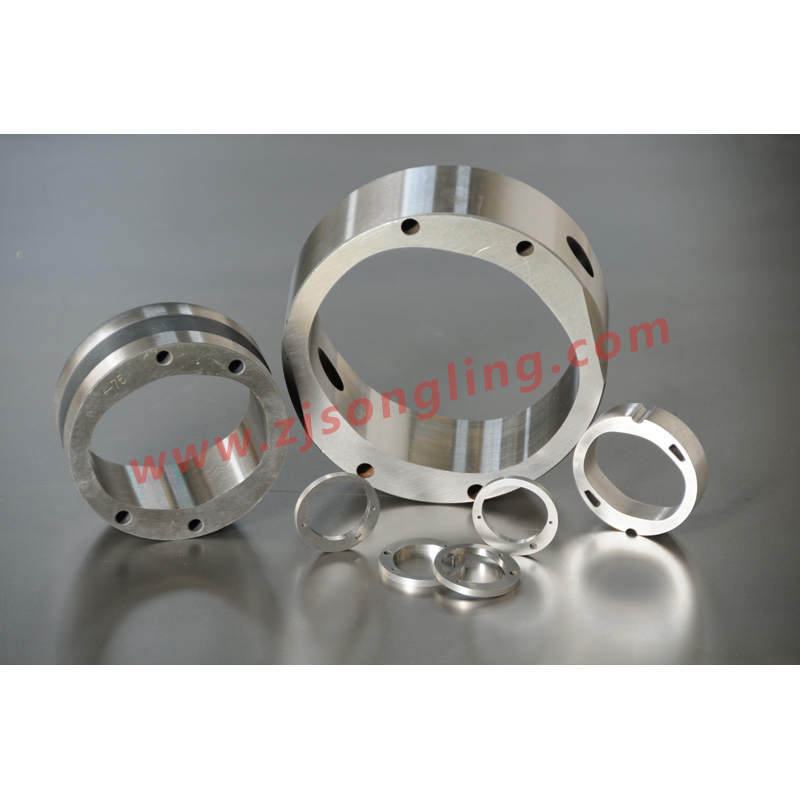

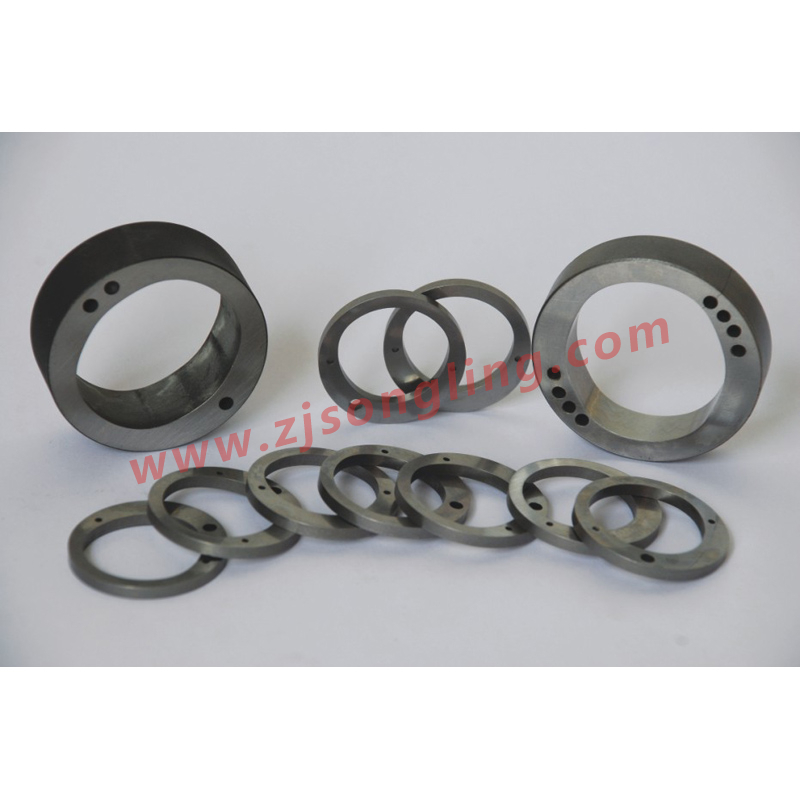

主要适用于叶片泵、汽车转向助力泵、汽车空调压缩机、汽车燃油泵等定子内曲线加工。
精度：
参数 | SL006 | SL006B |
轮廓度 | ≤0.05mm | ≤0.035mm |
内孔母线与基准平面的垂直度 | ≤0.005mm | ≤0.005mm |
粗糙度 | Ra≤0.2um | Ra≤0.2um |
机床规格参数：
参数 | SL006 | SL006B |
工件孔径 | Φ30～φ125 mm | Φ30～φ125 mm |
磨削宽度 | ≤60mm | ≤60mm |
工件外径 | Φ≤135mm | Φ≤135mm |
X工作台最大移动距离 | 1050mm | 1050mm |
Z工作台最大移动距离 | 280mm | 280mm |
C轴最高转速 | 300rpm | 200rpm |
C轴驱动方式 | 齿轮减速 | 力矩电机直驱 |
工作台最大速度 | 12m/min | 12m/min |
磨头最高转速 | 48000rpm | 48000rpm |
机床外形尺寸 | 2700×1950×2000mm | 2700×1950×2000mm |
机床 毛重 | 6600kg | 6600kg |
